- Область сканирования: от 100х75х40 мм до 400х300х160 мм
- Точность: 0.005 - 0.015 мм

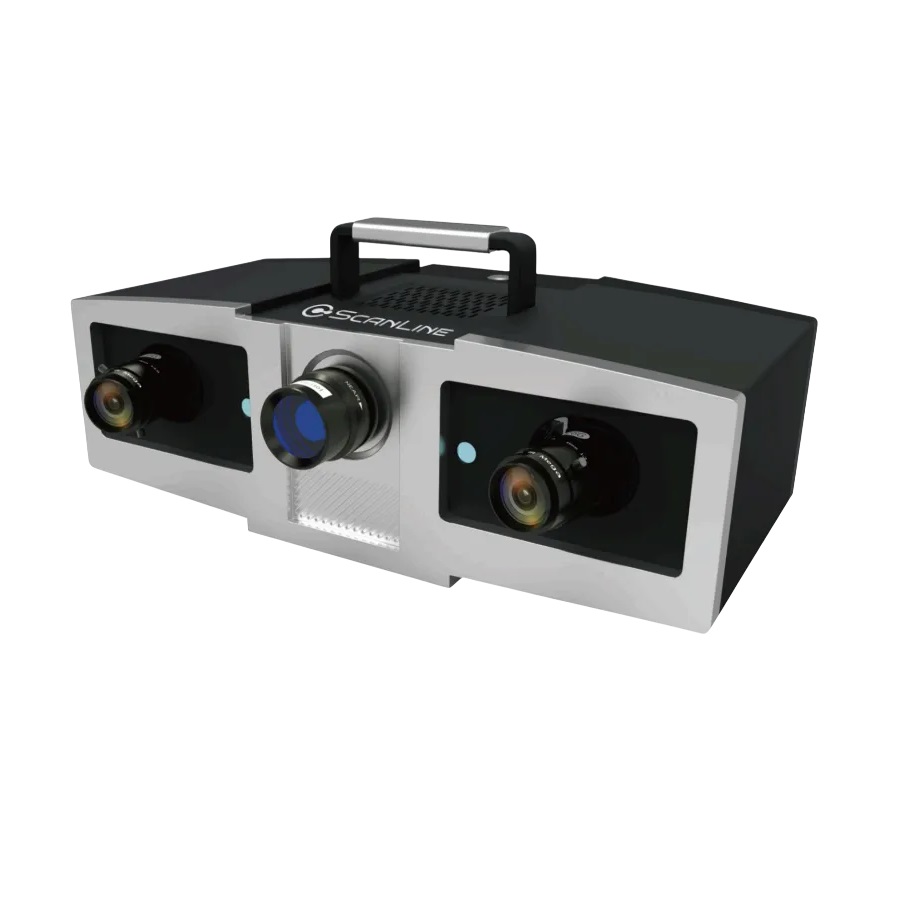

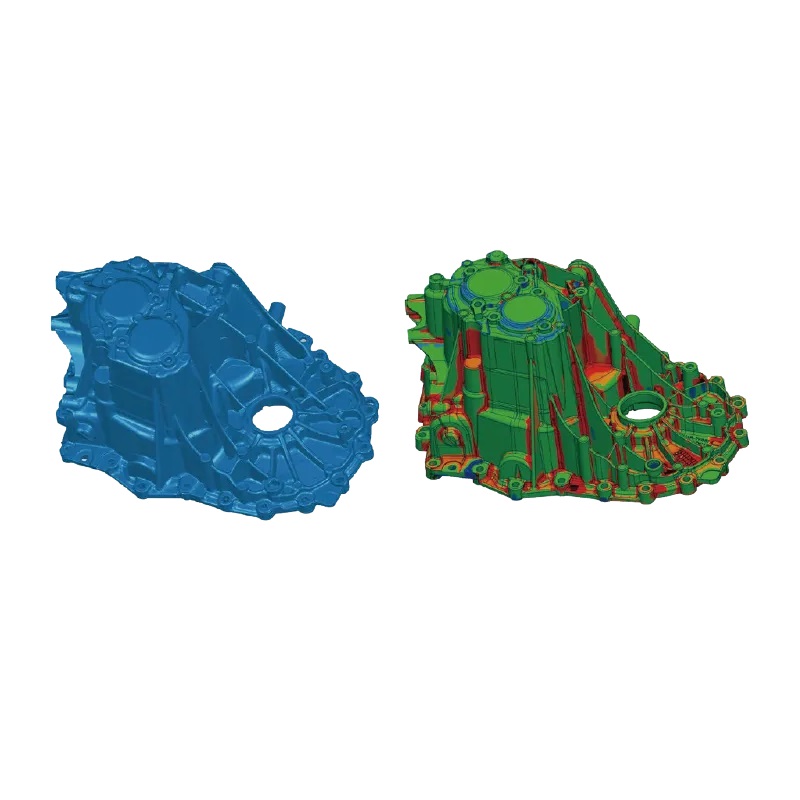

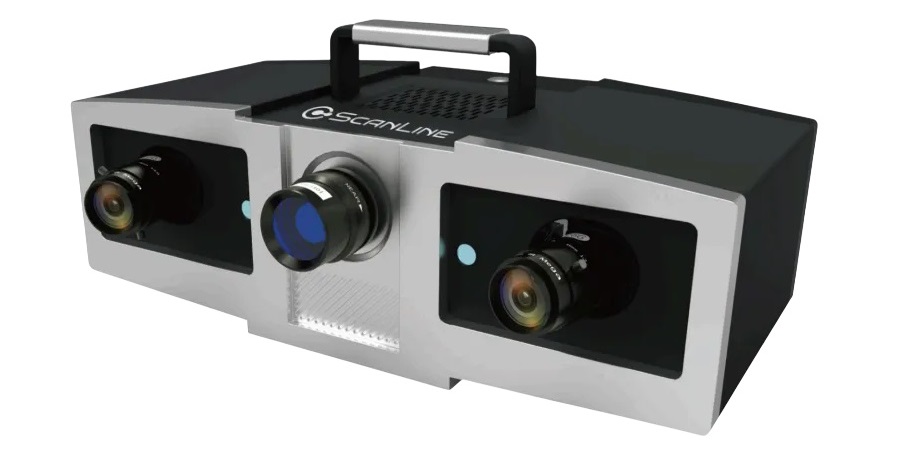

3D-сканер ScanLine StaticScan-5M Plus - высокоточный метрологический 3D-сканер для применения в реверс-инжиниринге и контроле качества, работающий по технологии структурированного подсвета и точностью измерений до 5 микрон. Сканер оснащен модульной системой установки объективов для различных диапазонов измерений.

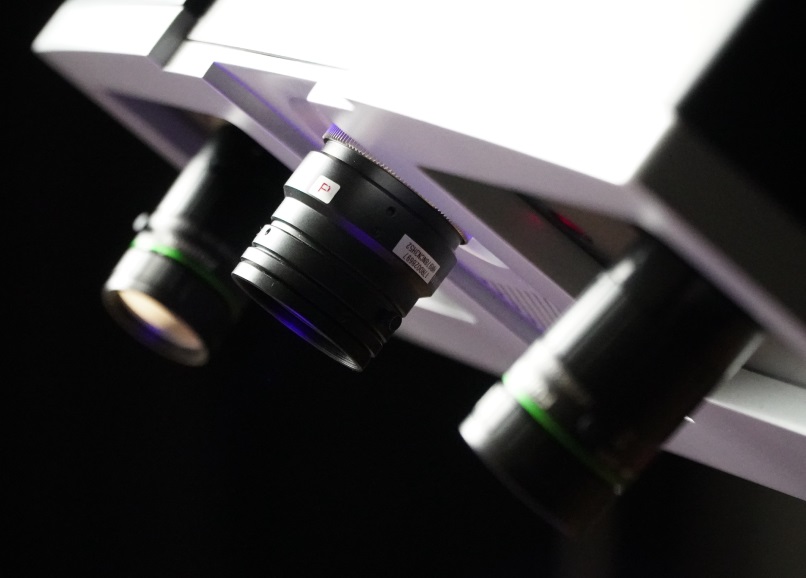

Область сканирования ScanLine StaticScan-5M Plus зависит от установленного на сканер комплекта промышленных высокоточных объективов высокого разрешения. Сканер оснащается тремя наборами объективов для камер, 100, 200 и 400 мм, соответствующих диапазонам измерений. Диапазоны измерений в зависимости от установленных объективов составляют: объектив 400 мм: 400х300х160 мм; объектив 200 мм: 200х150х100 мм; объектив 100 мм: 100х75х40 мм, что позволяет работать с объектами различных размеров.
Точность метрологического уровня достигается за счёт технологии синего подсвета, которая позволяет отфильтровывать шум и получать более чёткую и детальную картинку, захватывая тонкие текстуры, сложные геометрии и микроструктуры с исключительной детализацией. Точность полученных данных с помощью ScanLine StaticScan-5M Plus может достигать 0,005 мм, а 5 Мпикс камеры сканера позволяют захватывать мельчайшие геометрические характеристики объекта.
Особенности
Интеллектуальная система выравнивания:
-
Встроенный модуль автоматического выравнивания маркеров “в один клик”
-
Система глобального контроля отклонений GREC
-
Эффективное снижение ошибок при выравнивании
-
Обеспечение высокого качества получаемых данных
Точность измерений:
-
Метрологический класс точности
-
Разрешение до 0,005 мм на один снимок
-
Встроенные алгоритмы компенсации вибраций
-
Стабильное качество данных при различных условиях сканирования
Расширенные возможности съемки:
-
Технология HDR для высококонтрастных объектов
-
Возможность сканирования черно-белых моделей
-
Получение полных данных с сохранением всех деталей
Гибкая система настройки:
-
Многократный диапазон сканирования
-
Возможность смены комплектов объективов
-
Оптимизация под различные задачи сканирования
Аппаратная конфигурация:
-
Три комплекта 5-мегапиксельных объективов
-
Проектор с разрешением 1080P
-
Высокая детализация получаемых изображений
-
Оптимальное соотношение разрешения и скорости сканирования
Программное обеспечение

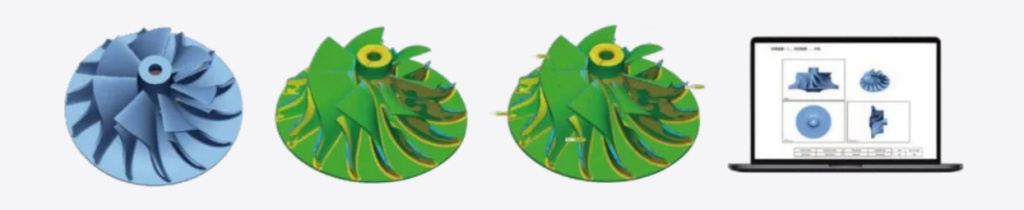

Сканер работает под управлением метрологически значимого программного обеспечения OptimScan / StaticScan. ПО EXModel, EXModel Pro, Shining 3D Inspect, устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели, проведении проектных и расчётных работ на её основе. Сканер позволяет экспортировать данные в различные форматы, поддерживаемые ведущими программами для 3D-контроля и проектирования.
Регистрационный номер в Росреестре № 94473-25
